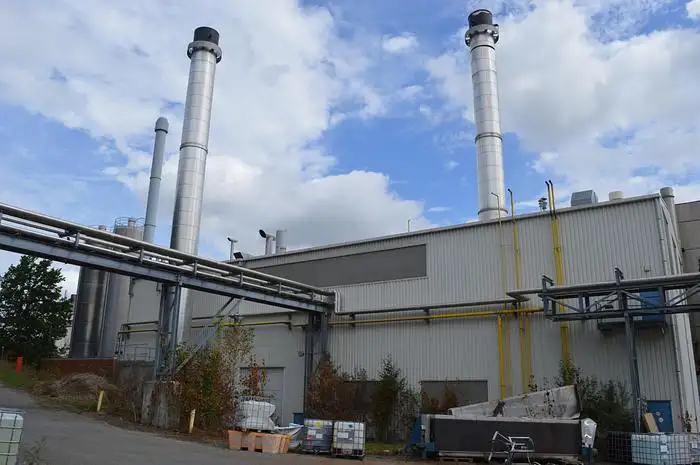

Гибридная теплоэлектростанция на базе Siemens SST-300 с использованием природного газа и местной биомассы.
Контактный тел +38 050 738 33 48 ватсап, телеграм.
Базовое оборудование - Siemens SST-300, генератор 11 кВ / 50 Гц, конденсатор, насосы, деаэратор, системы управления, 4 Clayton
Дополнительный модуль - Паровой котёл на местной биомассе: хлопковые стебли, рисовая шелуха, солома, лузга, древесные отходы и др.
Потенциальная модель - Гибридная ТЭС / ТЭЦ с возможностью производства электроэнергии и отбора тепла
Существующий паротурбинный пакет Siemens SST-300 и 4 газовых парогенератора Clayton дополняются котлом на местной биомассе. В результате формируется гибкая ТЭС/ТЭЦ: природный газ + биомасса пар электроэнергия + возможное тепло.
Проект позволяет объединить надёжную европейскую паротурбинную технологию Siemens, гибкость газовых парогенераторов Clayton и экономический потенциал местного возобновляемого топлива.
паровая турбина Siemens SST-300;
электрогенератор 11 кВ, 50 Гц;
конденсатор и насосное оборудование;
деаэратор, системы управления и вспомогательное оборудование;
4 газовых парогенератора Clayton;
дополнительный котёл на биомассе как модуль расширения паровой мощности.
Возможные виды биомассы:
Хлопковые стебли
Рисовая шелуха
Солома / кукурузные стебли
Лузга подсолнечника
Древесная щепа / отходы
Предлагаемая техническая схема:
1. 4 газовых парогенератора Clayton работают на природном газе и обеспечивают быстрый, стабильный и управляемый паровой поток.
2. Дополнительный котёл на биомассе работает на местном биотопливе и обеспечивает дополнительный объём пара для повышения общей мощности станции и снижения потребления природного газа.
3. Пар от Clayton и от биомассового котла собирается в общий паровой коллектор.
4. Общий паровой поток подаётся на паровую турбину Siemens SST-300.
5. Турбина вращает электрогенератор и производит электроэнергию на напряжении 11 кВ.
6. Через повышающий трансформатор электроэнергия может передаваться в сеть или использоваться для промышленных потребителей.
7. При необходимости часть пара может отбираться из турбины для теплоснабжения, отопления в зимний период или технологических нужд.
Особенность турбины Siemens SST-300
Важным преимуществом данной турбины является то, что она может рассматриваться не только как турбина для производства электроэнергии, но и как основа для комбинированной теплоэлектростанции.
Конструкция турбины предусматривает возможность работы с отбором пара. Это открывает дополнительное направление применения: при наличии потребителя тепла часть пара может использоваться для отопления, технологического пара, тепличных комплексов, сушильных комплексов, промышленных предприятий или коммунального теплоснабжения.
Режимы работы:
Электрический режим
Теплофикационный режим
Комбинированный промышленный режим
Режим 1 — работа только на существующих 4 Clayton. Станция может производить электроэнергию в пониженном режиме; ожидаемая мощность требует отдельного расчёта.
Режим 2 — 4 Clayton + дополнительный котёл на биомассе. Это основной предлагаемый вариант для увеличения паровой мощности и снижения потребления природного газа.
Режим 3 — комбинированная ТЭС/ТЭЦ. Станция производит электроэнергию и, при необходимости, отдаёт часть пара или тепла потребителям.
Режим 4 — резервно-регулирующий режим. Газовые Clayton используются как быстрый источник пара для пуска, регулирования нагрузки, поддержки биомассового котла или резервирования.
Возможный котёл на биомассе
Дополнительный котёл может быть выполнен как паровой водотрубный котёл на биомассе, адаптированный под конкретный местный вид топлива.
15 т/ч пара;
20 т/ч пара;
25 т/ч пара;
30 т/ч пара;
иная мощность по результатам технического задания.
Точные параметры котла должны быть выбраны после анализа типа биомассы, влажности, зольности, теплотворной способности, содержания хлора и щелочных элементов, сезонности поставки топлива, логистики, требуемой электрической мощности, необходимости отбора тепла, экологических требований, доступности водных ресурсов и системы охлаждения.
