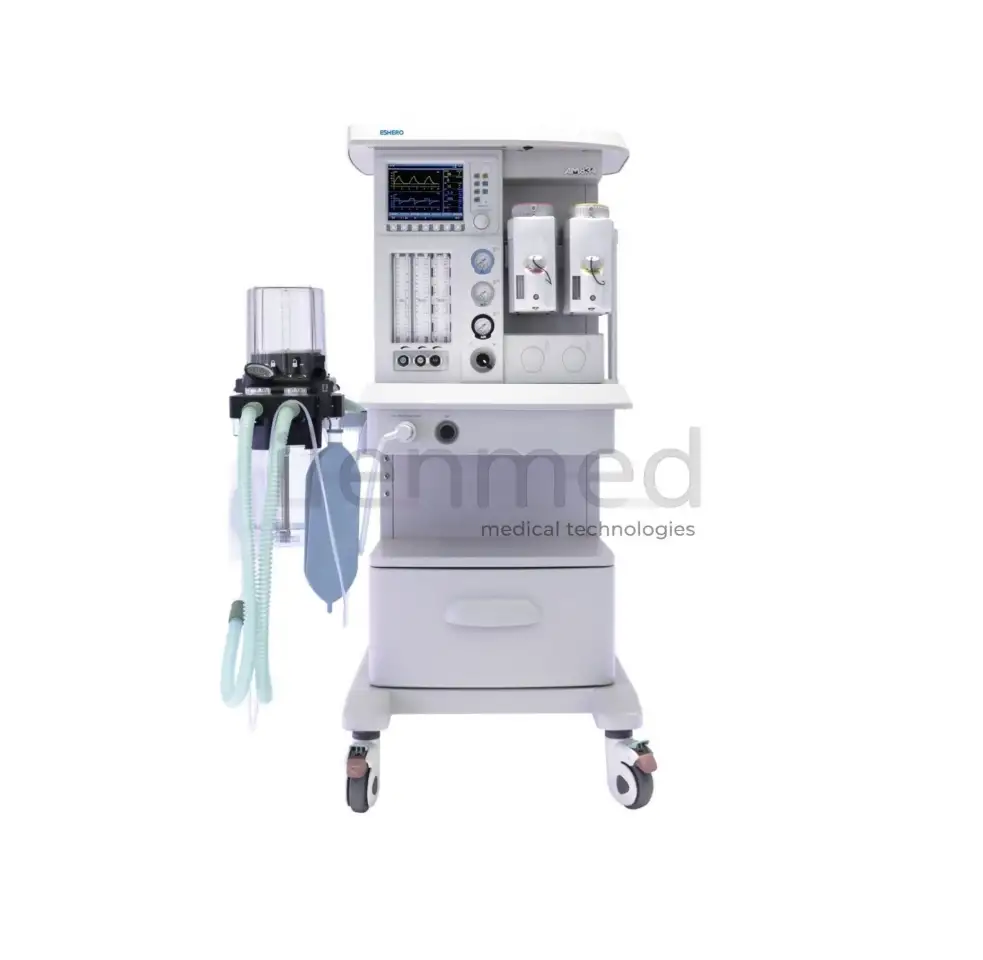

Медицинская наркозно-дыхательная рабочая станция (анестезиологический аппарат), предназначенная для проведения ингаляционной анестезии и искусственной вентиляции лёгких взрослых и педиатрических пациентов в операционных условиях. Аппарат сочетает в себе подачу анестетических газов, мониторинг дыхательных параметров и встроенный вентилятор для ИВЛ.
Надёжный наркозно-дыхательный аппарат с интегрированной ИВЛ и системой подачи газов, который обеспечивает:
комплексную анестезию и вентиляцию пациентов;
широкий диапазон режимов вентиляции;
современный мониторинг параметров;
встроенные системы безопасности;
длительную работу от аккумулятора при отключении питания.
Особенности:
Универсальное применение
Подходит для взрослых и детей (педиатрия).
Используется в операционных залах, хирургических центрах и при стационарной помощи.
Система подачи газов и анестезии
Поддерживает подачу кислорода (O₂), закиси азота (N₂O) и воздуха.
Расходомеры: O₂, N₂O и воздух — регулировка от 0 до ~10 л/мин.
O₂-flush: быстрый поток до 25–75 л/мин.
Испарители: два положения (Selectatec с блокировкой), совместимы с Sevoflurane, Isoflurane, Halothane, Enflurane (опция).
Вентиляция (ИВЛ)
Режимы вентиляции: VCV (объём-контролируемая), PCV (давление-контролируемая), SIMV, Standby, Manual.
Дыхательный объём (Vt): 15–1500 мл.
Частота дыхания: 0–100 вдох/мин (SIMV: 4–20 вдох/мин).
Соотношение вдох/выдох (I:E): ~10:1 – 1:10.
Максимальное давление (Pmax): 5–70 см H₂O.
PEEP: OFF или 4–30 см H₂O.
Триггеры: давление 0–20 см H₂O и поток 0–20 л/мин.
Мониторинг и визуализация
Отображение ключевых параметров вентиляции: MV, VTe, Vti, Ppeak, Pmean, PEEP, частота дыхания, FiO₂%;
Волновые формы: P-t, F-t;
Графики циклов: P-V, F-V;
Опции: мониторинг ETCO₂ (опционально).
Система тревог
Аппарат оснащён многоканальной системой сигнализации:
Высокое/низкое давление в дыхательных путях;
Высокий/низкий дыхательный объём;
Высокая/низкая частота дыхания;
Апноэ;
Отказ питания и низкий заряд батареи;
Низкий уровень подачи газа;
Высокий/низкий FiO₂ (если активна функция FiO₂).
Электрика и питание
Электропитание: AC 100–240 V, 50/60 Hz.
Запасной аккумулятор: минимум 120 мин автономии.
Потребление: ≤ 70 VA.
Верхний LED-светильник для операционной зоны.
Дизайн и эксплуатация
Устройство на тележке с роликами, удобно для перемещения и размещения в операционной.
Конструкция рассчитана на надёжную, стабильную работу и длительную эксплуатацию.
Технические характеристики
№ Параметр Значение
1 Размеры (Д×Ш×В) ≈ 880 × 800 × 1580 мм
2 Вес ~120 кг
3 Температура работы +10 °C … +40 °C
4 Температура хранения −22 °C … +55 °C
5 Влажность хранения ≤ 93 %
6 Питание AC 100–240 V ±10 %, 50/60 Hz ±1 %
7 Потребление ≤ 70–75 VA
8 Аккумулятор (автономия) ~ 120–240 мин
9 Верхний свет Есть (LED топ-свет)
10 Источники газа O₂, N₂O, воздух и резервный O₂
11 Расходомер O₂ 0–1 л/мин, 1–10 л/мин
12 O₂-flush 25–75 л/мин
13 Рабочие режимы дыхательного контура Замкнутый, полузамкнутый, полуоткрытый
14 APL-клапан ≤ 6 кПа
15 Отключение N₂O при низком O₂ при O₂ < 0,1 MPa
16 Отображаемые параметры (опц.) MV, VTe, VTi, Ppeak, Pmean, PEEP, частота дыхания, FiO₂%, ETCO₂ (опц.)
17 Волновые графики P-T, F-T
18 Петли дыхания F-V, V-P
19 Тип пациентов Педиатрические и взрослые
20 Режимы вентиляции VCV, PCV, SIMV, Standby, Manual
21 Дыхательный объём (Vt) 15–1500 мл
22 Частота дыхания 0–100 вдох/мин; SIMV: 4–20 вдох/мин
23 Соотношение I:E 10:1 – 1:10
24 Пауза вдоха 0–60 % от времени вдоха
25 Время вдоха 0.5–5 с
26 Максимальное давление (Pmax) 5–70 см H₂O
27 PEEP OFF или 4–30 см H₂O
28 Pressure Trigger 0–20 см H₂O
29 Flow Trigger 0–20 л/мин
30 Позиции испарителей 2 позиции (Selectatec с interlock)
31 Поддерживаемые агенты Sevoflurane, Halothane, Isoflurane, Enflurane
32 Типы тревог Высокое/низкое давление дыхательных путей; высокое/низкое Vt; высокое/низкое MV; частота; высокое/низкое FiO₂; апноэ; питание; низкий заряд батареи; низкий газ
